LED演播室灯光施工方案设计及事项

时间:2021-12-17     作者:景轩光电   阅读

LED演播室灯光施工方案设计及事项


本演播室的主要任务是新闻、专题、访谈、教学等节目的多功能演播室录制。因而演播室的整体设计中,既要考虑节目制作中的各种要求,也要考虑令人舒适的视觉效果,尽可能提供佳的电视制作条件,使所制作的节目达到图声并茂的满意效果。此外还要兼顾制作场地有效使用面积、合理的工艺流程以及工作的安全性,从而节目制作的顺利进行,使参与的观众在安全、宜人的环境中得到精神享受。



1.1总体工程设计施工依据

1 GB/7000.15-2000《舞台灯光、电视、电影及摄影场所(室内外)用灯具安全要求》

2 JGJ-T16-92《民用建筑电器设计规范》

3 GBJ-16-92《建筑设计防火规范》

4 GB50254-96《电器安装工程低压电器施工及验收规范》

5 GB50259-96《电器装置安装工程电器照明装置施工及验收规范》

6 GB50168《电器安装工程线缆线路施工及验收规范》

7 GB50169-92《电器安装工程接地装置施工及验收规范》

8 GB50194-93《建筑工程施工现场供电用电安全规范》

防火标准采用《国家广电部标准GYJ33-88“广播电视工程建筑设计防火标准”》

10 电气安装标准采用《电气装置安装工程施工及验收标准规范》GBJ232-82

11 管线布线标准采用《建筑与建筑群综合布线工程施工及规范》GB50312-2000

12《建筑施工安全检查评分标准》JDJ88-99

13《建筑施工高处作业安全技术规范》JDJ80-91

14《施工现场临时用电安全技术规范》JDJ46-88

15 《电视演播室灯光系统施工及验收规范》GY5070-2003

16《建筑电气工程施工质量验收规范》GB50303-2002

17《建筑设计防火规范》(修订本)GBJ16-87



1.2总体设计说明

本方案完全按照市级电视台演播室的标准要求配备的。本演播室即符合电视台的使用要求、也符合广播电视行业标准以及电视演播室灯光系统设计规范GY5045-2006设计标准。

1.2.1演播室的主要技术指标

1.2.2演播室演区综合光的垂直照度不小于1500Lx b、演区光的色温为3050±150K;

1.2.3演区光的显色指数不小于85,为连续光谱

1.2.4本工程所使用的灯具有4台LED数字聚光灯和11台LED数字平板灯。灯具总功率为1720瓦。

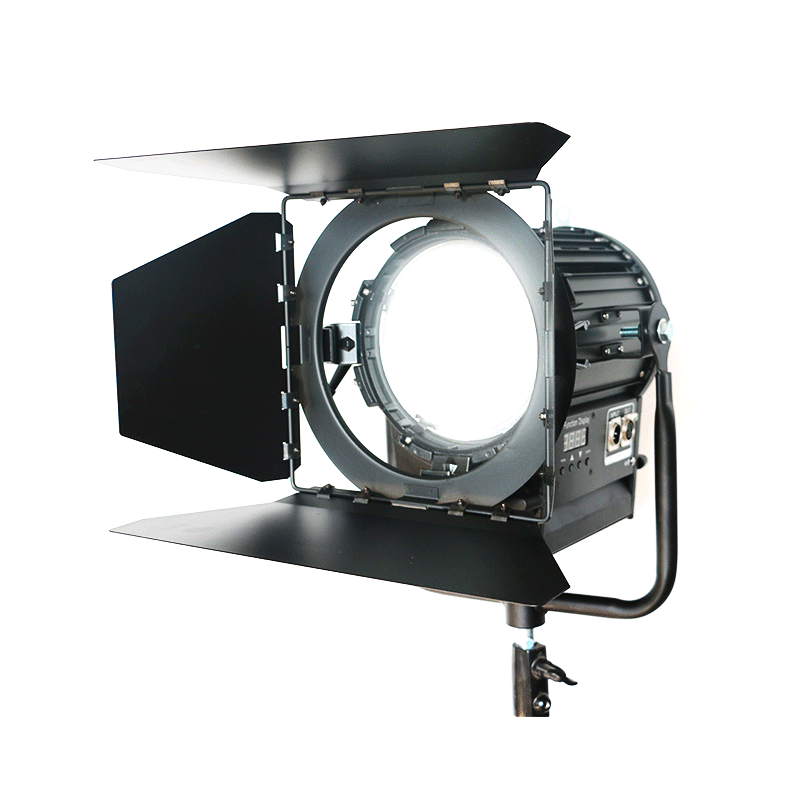

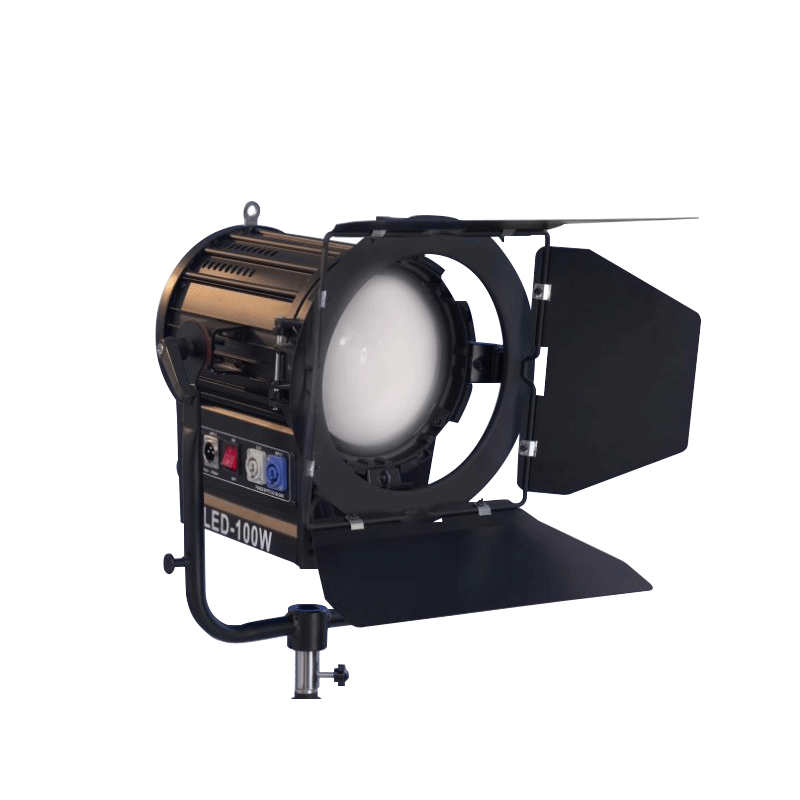

LED数字聚光灯,功率:100W,220V,菲涅尔透镜,全铝制外壳,黑色喷塑,手动调焦,512控制,显指大于90,色温3200K 。

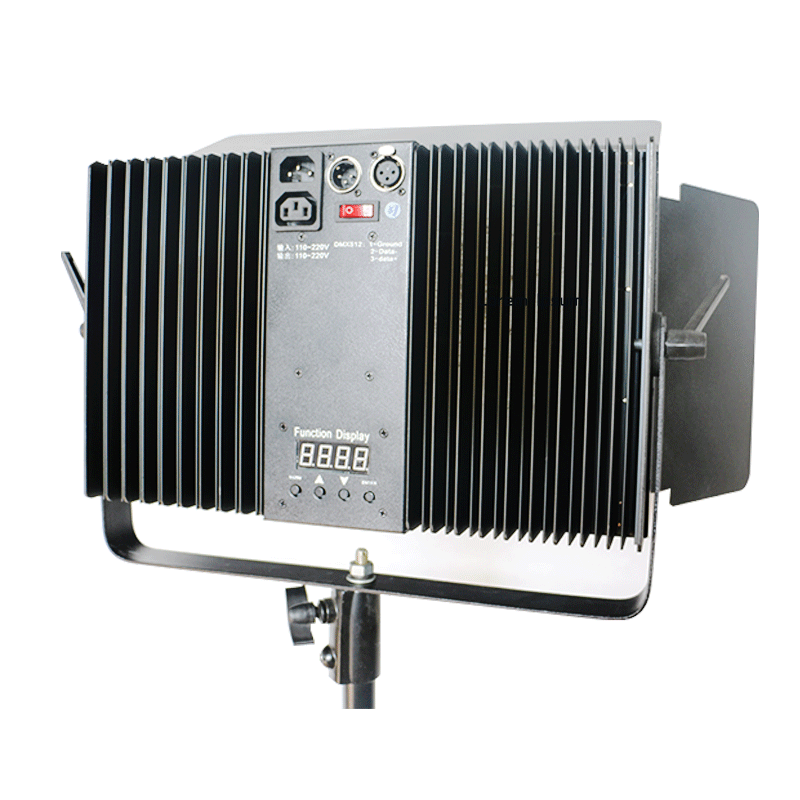

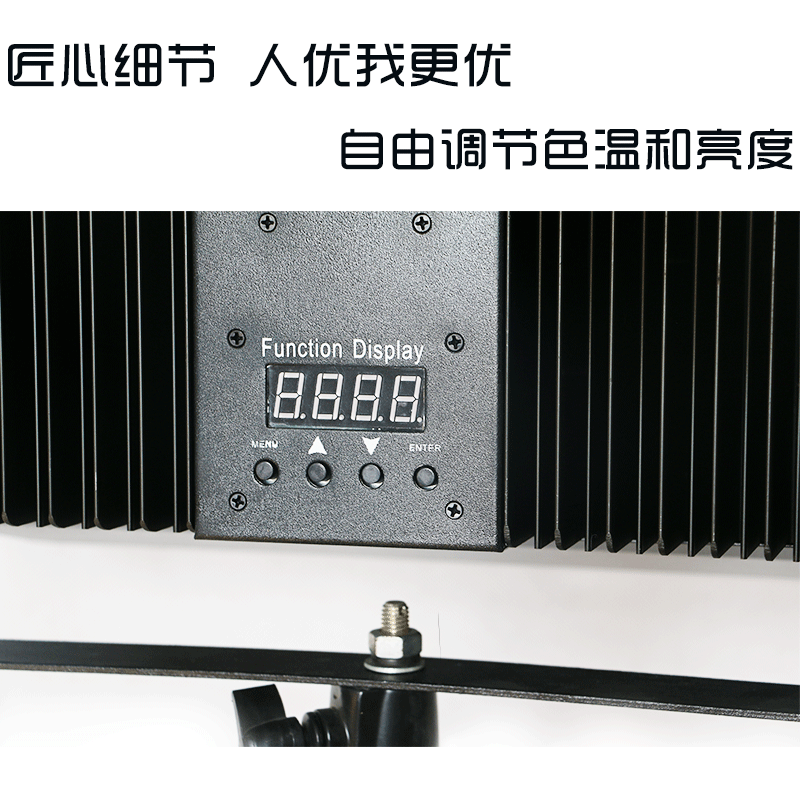

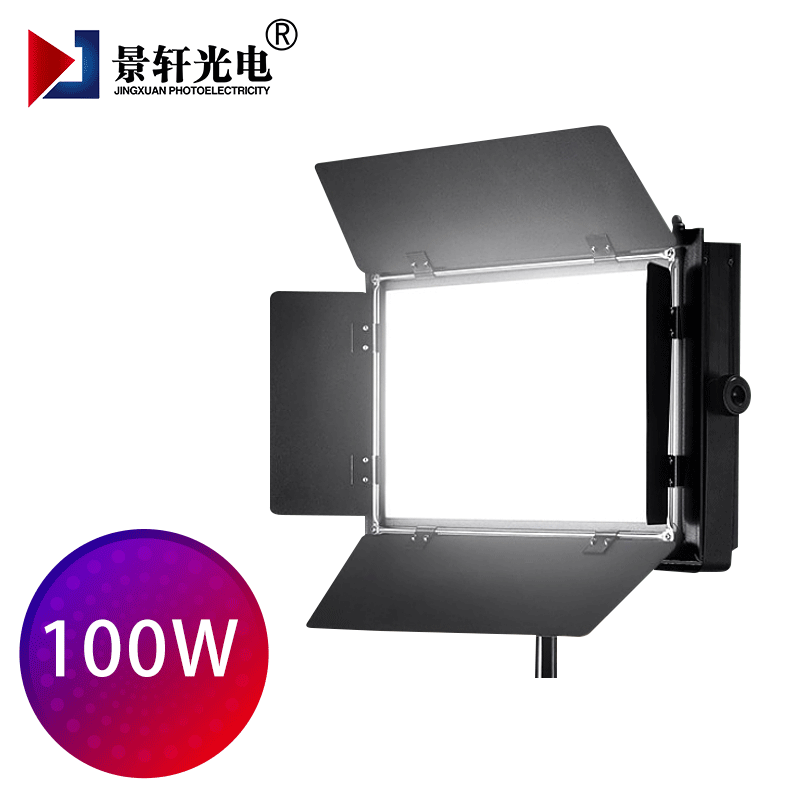

LED数字平板柔光灯。功率120w。显指大于90。色温3200k。512控制。表面高扩散板,全铝制外壳。所有灯具及设备一年内全免费保修包换。






1. 2.5吊挂系统:

演播室灯光吊挂设备采用工字铝轨道纵轨横轨和恒力铰链吊杆的吊挂方式。工字型铝合金轨道分为固定工字型铝合金轨道(纵轨)、滑动工字型铝合金轨道(横轨)。固定轨(纵轨)为总体承重部分,所有滑动轨道(横轨)通过万向滑车与固定轨连接,滑动轨道可前后左右任意调整灯光位置,以便调光布光。其结构合理、稳定、牢靠、灵活方便。轨道厚度3到4毫米,每平米承重大于100公斤;

演播室滑车包括万向滑车、挂灯滑车、电缆滑车。万向滑车、挂灯滑车、电缆滑车加上铰链恒力吊杆与灯具。通过灯控杆可以使轨道前后、左右活动。采用演播室灯具与固定铝合金轨道(纵轨)、活动工字型铝合金轨道(横轨)加上恒力铰链吊杆可以达到三维立体布光的效果,是中、小演播室的佳选择。

滑动工字型铝合金轨道(横轨)可以通过万向头在固定工字型铝合金轨道(纵轨)上滑动,挂灯滑车可以在滑动工字铝合金轨道上滑动。电缆滑车可以带动电缆在工字铝轨道上跟随灯具滑动。滑车轴承采用进口静音轴承,滑动灵活,无噪音。工字铝合金轨道规格:80×60×4。


 1. 2.6布光思路:

本工程演播室均采用LED灯具布光,环保节能,超长寿命,运行费用低。

本演播室由于人员位置和人数相对不确定,本布光采用全部演播室舞台3个演播区布光的布光方式,即演播室蓝箱内3面都可以作为演区拍摄节目,大大的提高了演播室的使用效率。

采用LED100w聚光灯作逆光,使轮廓明显、突出,立体效果更强。采用LED平板柔光灯作背景灯,配调光台调整光的强度,消除背景交叉阴影;演区内均布具作大面积泛光照明,演区内光线均匀;两侧和前方配备了100w聚光灯可作主光,与副光比较,增强人物的立体感;可作眼神光点缀和突出主持人和嘉宾的面部表情,使神态更生动。也可用来突出景物造型。

总之,从整体布光来说本工程演播室布光轮廓光强,使面部有纵深感;背景照度均匀无明显交叉阴影,有利于节目制作;中心照度均匀,照度不低于1500LX;人物造型丰富,整体画面参差感强,达到了演播室的标准。

1. 2.7调光系统:

采用数字调光系统,带光电隔离,防止强电反串;外观工艺好,结构布局合理。

1.2.8其它设施: 本演播室均配备了电缆桥架,使布线更规范整齐,同时屏蔽各次谐波使音视频信号不被干扰。

演播室、调光控制室所用电源电缆、动力电缆及工作照明线缆、全部采用阻燃电缆,设计施工符合消防规范要求。

演播室灯光供电,灯光特照部分为三相四线,380V/220V50Hz。灯具电压为交流220V。



二.产品详细说明

根据甲方提供的设计思路和要求,我们把相应的设备技术参数及其在本项目的基本作用进行分项阐述。

1、灯光布置技术参数

1)照度:以主持人为中心,平均照度800-1000Lx.

2)色温:平均色温3200K左右

3)显色指数:Ra值大于90

4)根据实际配电的需要采用三相四线制或其它方式

5)电缆:灯光阻燃线缆

6)灯具高度:位于距座台平面1.6--2.0米之间

7)灯光为LED灯具,灯光光线柔和、阴影淡化、不眩目,几乎不增加室内温度。



2、灯光系统配置介绍

①.钢质手柄镙栓:强度高、灵活方便,可悬吊灯具。

②.U型手柄:钢质、承重好。

③.整式底板:强度高、不变形。

④.内嵌式固定底板:使灯体具有屏蔽功能。

3、铰链式恒力吊杆:

 led灯具恒力铰链吊杆。GLC-1M,由铝合金材料制成,全喷塑处理,抗静电。具有重量轻,导向型好,强度高的特点。恒力弹簧选用进口特制合弹簧钢经特殊处理,,抗腐蚀,使用寿命不少于5万次。

 利用恒力弹簧的特性将其安装在铰链上,配以相应的灯具来实现灯具垂直升降的功能。使用时可根据需要,使得灯具停留在任意一个高度上,既没有滑落也没有回缩现象,确保定位准确。可承重2-15Kg,长度1米。

    恒力铰链特点是结果紧凑,安装简便,易于维修,使用方便、灵活,是中小型演播室吊挂灯具的主选设备。






4.挂灯滑车

用途:铝轨与灯具或铰链的连接

说明: A3钢板数控精密加工,冲压成型,黑色喷塑处理;进口静音塑料轴承,滑动灵活,无噪音。用于演播室吊挂灯具,让灯具实现滑动。





5.万向头:

用途:纵轨与横轨的连接

说明: A3钢板数控精密加工,冲压成型,黑色喷塑处理;进口静音塑料轴承,轴承轮子,滑动灵活,无噪音。用于演播室吊挂滑动铝合金轨道,所有滑动轨道(横轨)通过万向滑车与固定轨连接,让轨道实现前后、左右移动和任意方向的转动。







6.电缆滑车:

用途:固定每个灯具的线缆

说明:  A3钢板数控精密加工,冲压成型,黑色喷塑处理;进口静音塑料轴承,轴承轮子,滑动灵活,无噪音。带动线缆在轨道上随着灯具滑动。







三.演播室施工方案



    新闻口播访谈演播室是各学校电视台电视节目制作的重要场所,是一个电视台综合水平和技术实力的具体体现。

    为了将贵单位演播室建设成新世纪“国际,国内”的演播室工作场所,景轩注重工艺设计,在基本实现灯光控制智能化,设备选型国际化、数字化,灯光编排化、多样化的前提下,更注重施工管理规范化与标准化,在满足国家建工与电气要求的前提下,严格执行行业标准,以期使该演播室工程质量、施工进度、功能和投资效益,达到预期的效果。

  “执行”是国内外管理者21 世纪开始关注的一个热门话题,它可以将可行性目标变成具体的结果,将仔细论证的计划和行动方案变成预期的效益和业绩。对一个具体建设项目而言,“工程”就是实现既定目标的具体过程。由于灯光工程是汇集了多项学科知识的一项综合技术,它随着灯光相关技术的发展而发展,尤其是灯光设备的性能和档次越来越高,灯光工程技术的重要性就越来越强,同样的造价,不同的设计,工程质量会有高低之分;同样的设备,不同的施工方法,功能效果也会有优劣之分。

   与土建等项目相比,灯光工程的特点是:工程量不大,但工程技术含量高。需要严格的设计与选材,需要合格的预埋、穿管技术,需要可靠的焊接技术,需要科学的调试检测手段等等;工程灵活性强,但承担的责任重。无论电视台或剧场建设项目,多为各级政府工程,对施工质量、技术及安全生产要求特别高;工期一般较紧,施工场地多受限制,高空作业,多工种交叉,所以有关施工管理人员提前安排好施工工序,合理配备劳务人员;作为综合施工工程,破墙及地面土建加填、架子搭设多,在设备安装过程中都需土建、装修和其他队伍密切配合,确保施工的进度和安全;调光系统与机械、视音频系统、普通灯具和灯具关系密切,无论在工艺设计、安装施工与设备调试过程都必需协调。

1、施工方案与施工方法

1)施工准备

  1. 组织参加本工程的全体工作人员对工程的重要意义、施工难点特别是工期要求、安全要求、质量要求等进行详细交底,使人人明白目标与职责,以确保工期和施工质量。

2. 对全体参建人员进行必需的岗前再培训,进行安全教育,经考试合格后发给上岗证,同时对全体人员进行系统技术交底。在每道工序开工前,依据技术书面文件对作业层进行工序施工技术交底。

  3. 现场测量。建筑物因施工、层间位移、沉降等因素,建筑物的实际尺寸与设计尺寸,或多或少地有些变化。因此,在安装灯光设备前,对现场应进行测量。

  4. 细化设计,根据现场测量的尺寸,对舞台灯光各系统设备的安装进行细化设计。

  5. 安排办公、生活和材料保管措施,完善办公和生活条件。

  6.施工人员熟悉施工图纸、技术资料、规范标准,研讨技术难点,及早发现问题,并及时向建设单位及设计单位反映,使问题在施工前得到解决,施工顺利进行,减少变更洽商。

  7. 指派专人,负责本项目的组织施工。设工长2 人,劳务人员根据工程进度和工程量大小进行增减,预计人工高峰期10 人。

  8. 负责人在分项工程施工前,落实施工技术交底,尤其是对施工难点的地方,应提出分项工程技术措施。同时与材料员一起做好阶段性供料计划,使施工能按进度计划良性发展,确保顺利施工。

   9. 建立管理体系,将质量责任落实到人,确保质量管理体系在工程开工之时能有效运转。施工机械及设备检测仪器仪表按计划进行配置,适时调运到施工现场。

2)施工方案

2.1 管线施工要求

  1. 工程开工前,详细做好材料总计划审批表,安排好施工工具进场计划,自觉接受业主对系统设备和相关的施工材料的抽查和检查,确保所有的器材和材料符合规范要求、工程能顺利开工。

  2. 施工组织与贵单位的房建工程和其他配套相关工程密切配合进行,根据贵单位的工程进展来安排灯光电缆、日常照明线的安装。

  3. 根据布线需求,在测量、定位准确的前提下,因地制宜、按质按量的施工。

4. 具体施工过程中,各工作应密切配合,在装修施工中,施工人员严格按照施工要求及时做好吊架、暗管、套管、盒等的敷设及安装,尽量避免不必要的返工。

  5. 装修前和装修过程中,电气与装修做好配合,协调施工,并做好成品安全保护。

  6. 及时、妥善地处理好施工中可能发生的与相关施工单位的协调关系和纠纷,确保系统工程施工的顺利进行。

  7. 组织好人员对已进场的施工材料和器材的保管,以及对已经完成施工的系统工程的保护,避免其他工种的施工中对已完成施工的系统工程造成损坏,同时也要防止我方施工人员在施工中对其他已完成的施工项目造成不必要的损坏。

  8.  自觉接受工程、工艺监理的管理和调度,做好与各工种的工艺、工序间的配合。
